識別相機
Z3款車牌識別一體機
1.1、技術參數
|
指標項
|
參數說明
|
|
號牌識別率
|
白天=99.9%；夜間=99.9%
|
|
號牌檢出率
|
白天=99.9%；夜間=99.9%
|
|
適應車速
|
0-150公里/小時
|
|
輸出信息
|
車輛特征圖像、車牌圖像、牌照號碼、顏色、類型、通過時間
|
|
網絡
|
10/100M 以太網TCP/IP
|
|
CPU
|
海思3816D
|
|
圖像傳感器
|
200W：1/2.7" CMOS
|
|
圖像分辨率
|
200W：1080P 720P CIF4 CIF
|
|
最低照度
|
0.1 Lux（標準）
|
|
信噪比
|
>50db
|
|
電子快門
|
0~1mm，0~2mm,0~3mm，3檔
|
|
最佳拍攝范圍
|
3-10米
|
|
光源發光頻率
|
50Hz
|
|
防護等級
|
IP66
|
|
重量
|
2Kg
|
|
復位
|
手動恢復出廠設置
|
|
存儲
|
TF卡（microSD卡）
|
|
音頻壓縮
|
輸入輸出 G711
|
|
分析幀率
|
25fps
|
|
圖像壓縮
|
H.264
|
|
補光燈
|
內置4顆LED燈，可調亮度（每顆最高功耗1W）
|
|
相機鏡頭
|
VZ-RC1Z1B2高清鏡頭2.8~12mm可調,VZ-RC3P3D2為定焦鏡頭
|
|
外形尺寸
|
452x145x133mm
|
1.2、產品接口
|
Z3車牌識別一體機接口說明
|
|
序號
|
功能
|
標識
|
說明
|
|
1
|
電源
|
12V
GND
|
支持12V
|
|
2
|
網絡接口
|
RJ45
|
支持10/100Mbps
|
|
3
|
USB接口
|
USB
|
USB接口
|
|
4
|
IO接口
|
OUT1、OUT2
|
可用于道閘抬桿
|
|
IN1、IN2、GND
|
可接地感線圈，用于外部信號觸發抓圖
|
|
5
|
AUDIO
|
GND
OUT
IN
|
音頻輸入/輸出
|
|
7
|
RS485
|
A1
B1
GND
|
連接上位機，輸出識別結果，協議參照
“識別結果串口推送協議”
與SDK協作，實現雙向透明通道
|
|
9
|
重置
|
RESET
|
設備重啟/設備復位
|
|
10
|
TF卡槽
|
TF CARD
|
TF卡存儲，最大支持128
|

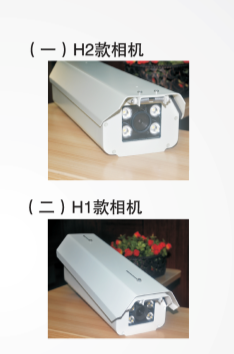

2、H1款、H2款車牌識別一體機
l 1.內置車牌識別算法；支持白名單比對
l 2. 內置LED燈實現夜間車牌識別補光
l 3. 算法可根據環境光自動調整相機成像亮度保證全天候圖片抓拍質量。
l 4. 算法可根據車牌亮度自動調整相機成像亮度保證順、逆光環境的
l 車牌識別率。
l 5. 支持視頻、線圈及線圈視頻混合多種觸發抓拍模式
l 6. 采用標準出廠鏡頭，可支持3.5-8米抓拍距離設置自動調整算法分辨率。
l 7. 支持遠程訪問、控制。
l 8. 支持實時或斷網SD卡存儲，網絡恢復時，可自動上傳抓拍數據
l 9. (一）外形尺寸：455mm*140mm*110mm
l (二）外形尺寸：452mm*148mm*120m
|
